КТУ - Подключение v1.0 от 20.02.2025

Уличный терминал КТУ – Установка на площадку

1. Открыть нижнюю дверцу терминала;

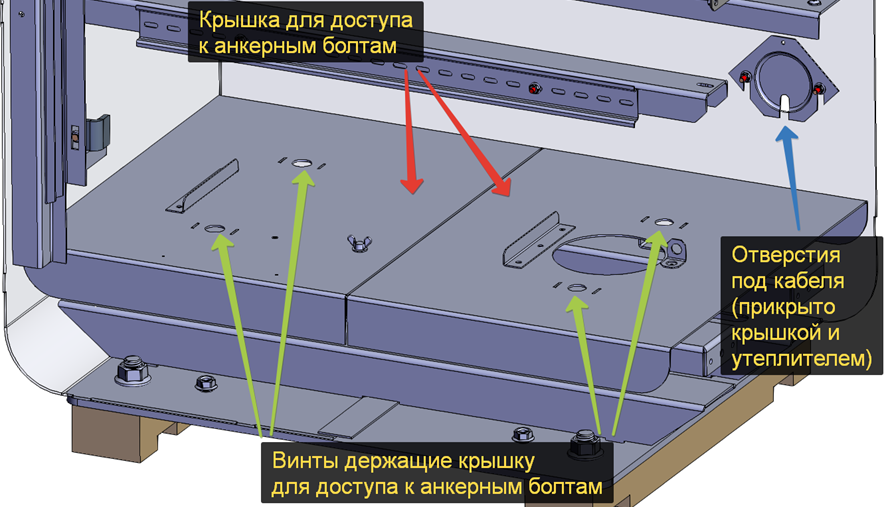

2. В углублениях открутить 4 винта (два на каждой крышке) [зелёные стрелочки];
3. Снять защитные крышки [красные стрелочки];

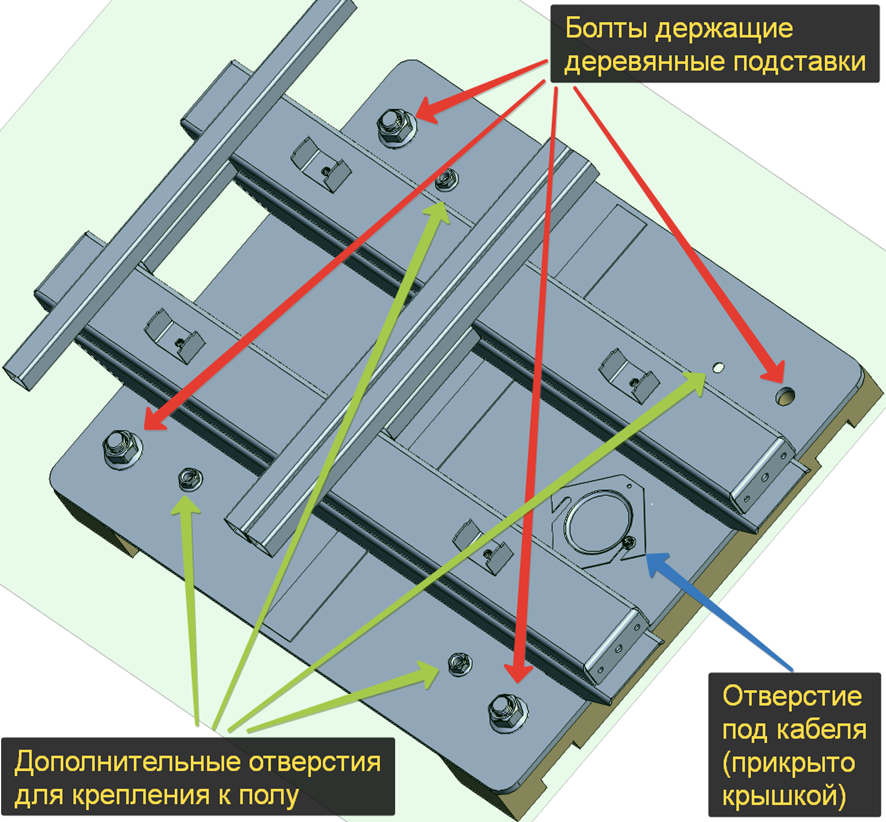

4. Выкрутить гайки [красные стрелочки], освободить терминал от деревянных подножек;
5. Установить терминал на подготовленную, размеченную площадку;
6. Если кабель питания и интернета будет заходить снизу, то нужно заранее пропустить их и установить подходящую крышку;
7. Вставить анкера и прикрутить терминал к готовой площадке, где будет стоять терминал;
8. Установить крышки и прикрутить держащие их винты.

Уличный терминал КТУ – Включение терминала в сеть

1. Выберет способ захода проводов в терминал:
   1. Вход снизу (самый стандартный). Провода идут под землёй и входит в терминал в нижней его части. Подходит, когда терминал стоит на улице отдельно от всего и есть свободный доступ ко всем его стенкам. Так никто не заденет провода и не сможет их повредить;
   2. Вход сбоку. Подходит для установки терминала возле стены, под навесом, где никто не сможет задеть провода, при этом экономите время и деньги на прокладке кабеля;

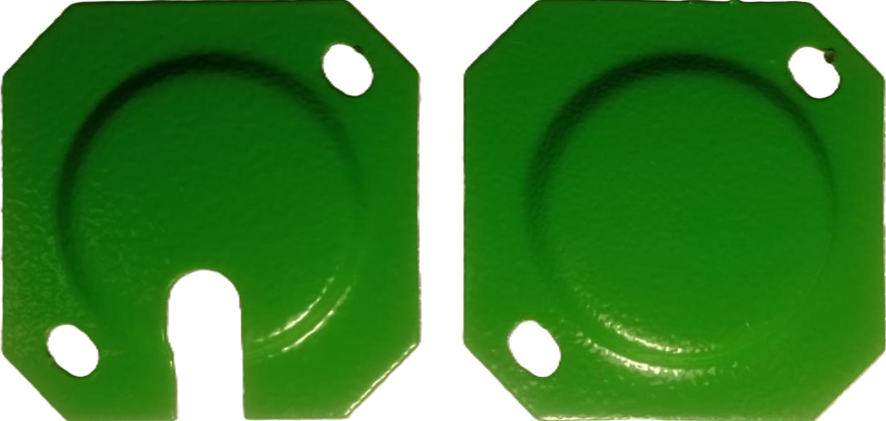

   3. По умолчанию провода заходят снизу, поэтому защитная накладка (Рис. 3) с вырезом стоит именно там, вторая находится на задней стенке терминала (Рис. 1), она прикрыта серебристым уплотнителем. Уплотнитель можно срезать, это не влияет на гарантию.
2.  Ввести провода внутрь терминала.
3. Подключить кабель с интернетом:
   1. Если интернет в терминале нужен только компьютеру, то подключить в компьютер;
   2. Если интернет нужен на несколько устройств, то надо подключить кабель в отдельный коммутатор, он располагается в верхней части терминала.

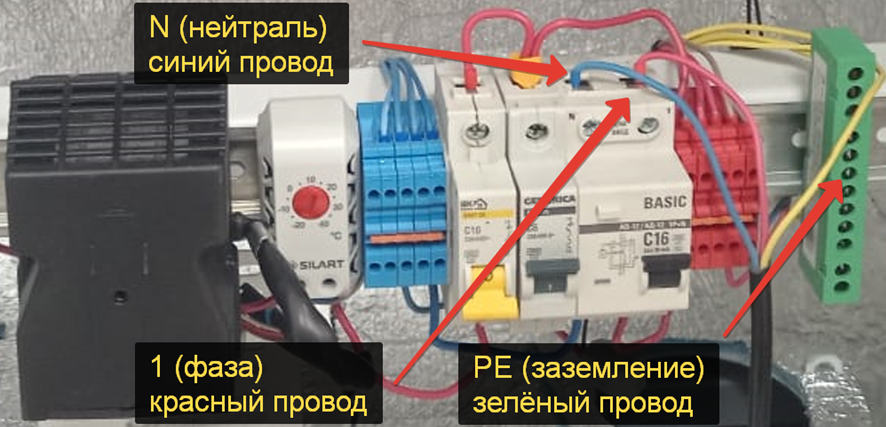

4. Подключить кабель питания в УЗО (Устройство Защитного Отключения):
   1. Красный/коричневый провод (ФАЗА) подключить во вход «1» в УЗО;
   2. Синий провод (НЕЙТРАЛЬ) подключить во вход «N» в УЗО;
   3. Зелёный провод (ЗАЗЕМЛЕНИЕ) подключить в отдельную колодку ЗЕЛЁНОГО цвета.
