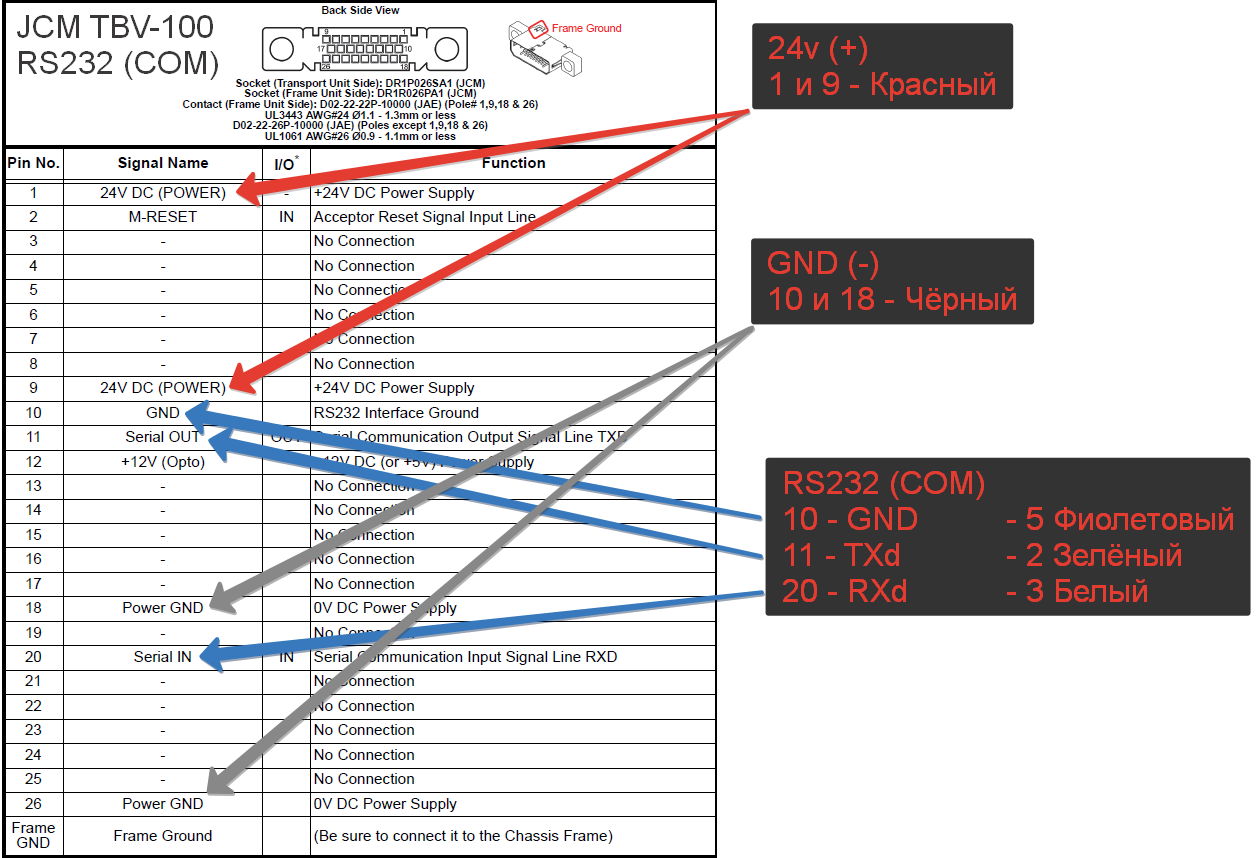

Распайка купюроприёмника JCM TBV-100
|
Контакт TBV-100 |
Контакт COM / Питания |
|
| 1 | -> |
Блок питания 24v (+) |
| 9 | ||
| 18 | -> |
Блок питания GND (-) |
| 26 | ||
| 10 | -> |
COM (RS-232) 5 (GND) |
| 11 | -> |
COM (RS-232) 2 (TXd) |
| 20 | -> |
COM (RS-232) 3 (RXd) |
|
Контакт TBV-100 |
Контакт COM / Питания |
|
| 1 | -> |
Блок питания 24v (+) |
| 9 | ||
| 18 | -> |
Блок питания GND (-) |
| 26 | ||
| 10 | -> |
COM (RS-232) 5 (GND) |
| 11 | -> |
COM (RS-232) 2 (TXd) |
| 20 | -> |
COM (RS-232) 3 (RXd) |
