Купюроприёмник NV-11 v1.1 от 30.10.2025

Купюроприёмник NV-11
Версия	Редактор	Дата	Одобрил
v1.0	Чемеков Евгений Геннадьевич	08.09.2020	Чемеков Евгений Геннадьевич
v1.1	Чемеков Евгений Геннадьевич	30.10.2025	Чемеков Евгений Геннадьевич

Чистка купюроприёмника

Сделать полную инкассацию терминала;
Дожидаетесь пока все банкноты перейдут из отсека для сдачи в кассету;
Открыть сейф;
Отключите питание купюроприёмника от IF-17
Вытащить денежную кассету (она же стекер) из купюроприёмника.
1. Одной рукой аккуратно отодвигаете влево на 5мм держатель стекера (обозначен красным наконечником);
2. Второй рукой аккуратно выдвигаете стекер на себя, чтобы открыть кассету поднимите рычажок вверх и потяните на себя
Почистить кассету от пыли и кусочков денег.
Отодвинуть защёлку в передней части купюроприёмника и осторожно его раскрыть;
Почистить датчики согласно изображению, используйте слегка влажную, мягкую тряпочку из нетканого материала.
Убедившись, что всё сухо, осторожно закройте верхнюю крышку и соберите в обратном порядке.

В оборудовании используются пластиковые оптические датчики.

Для чистки не используйте спирт, растворители, абразивные вещества.

ДАТЧИКИ ОТ ЭТОГО МУТНЕЮТ.

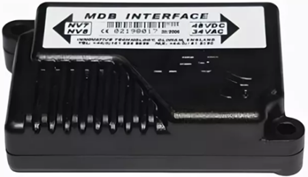

Изображение 1. IF-17 преобразователь сигнала	Изображение 2. Сдвинуть защёлку, чтобы открыть

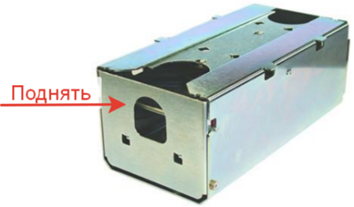

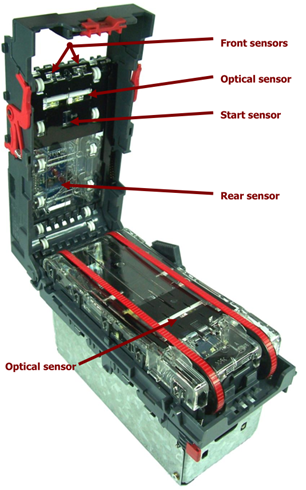

Изображение 3. Чтобы вытащить стекер, отодвиньте рычажок, потяните стекер	Изображение 4. Чтобы открыть стекер, нужно поднять рычажок	Изображение 5. Расположение датчиков.
