А-10 (Ситилинк) Пошаговая сборка

Перед сборкой рекомендуется ознакомиться с руководством пользователя, а также с точными размерами терминала


У терминалов типа А-10 имеются разные конфигурации расцветок, дальнейшее руководство будет выполнено на примере полностью черного варианта


Этапы сборки:

Инструменты требуемые для сборки:


  1. Дрель-шуруповерт
  2. Трещотка под головки
  3. Ключ и головка на 7
  4. Гайки на 7
  5. Винты на 7
  6. Ключ и головка на 8
  7. Гайки на 8
Ключ и головка на 10  Болты на 10 короткие Болты на 10 длинные  Ключ и головка на 5.5 Винты на 5.5 длинные Гайки на 5.5 Шайбы Отвертка и бита PH1 Отвертка и бита PH2 Четырехкулачковый кримпер Стриппер Кусачки маленькие Кусачки большие  Изогнутые тонкогубцы

Этап 1: Подготовка корпуса

1. Проверка корпуса терминала
  • Возьмите новый корпус терминала
  • Распакуйте его и выполните визуальный осмотр всех внешних и внутренних поверхностей на наличие царапин, сколов, трещин, деформаций и других дефектов
  • Если обнаружен серьезный дефект (трещина, деформация, скол, нарушение геометрии) - отбракуйте корпус и возьмите новый
  • Если обнаружен незначительный дефект (небольшая царапина, потертость и т.п.) - устраните его согласно требованиям (например, подкрасьте поврежденный участок)
  • После устранения дефектов повторно осмотрите корпус и убедитесь в его пригодности к дальнейшей сборке

2. Установка накладок передней панели




  • Подберите верхнюю и нижнюю накладки передней панели корпуса требуемого цвета

  • Распакуйте накладки и проверьте их внешний вид
    вид. Убедитесь, что на лицевой поверхности нет серьезных дефектов, при обнаружении мелких царапин или сколов, подкрасьте участок

  • Подберите шайбы, которые будут использоваться в качестве проставок,
     толщина шайб должна быть примерно 2 мм

  • Шайбы необходимы для того, чтобы после установкиустановки, накладки располагались заподлицо с корпусом терминала, без шайб они садятся слишком глубоко и между корпусом и накладками появляется ступенька

  • Наденьте шайбы на шпильки верхней и нижней накладок, как показано на рисунке,рисунке. обратитеОбратите внимание, что на верхней накладке шайбы не надеваются на ближайшие к центральному отверстию шпильки

  • image(3).png

  • Убедитесь, что шайбы не выступают за пределы посадочной зоны накладки

  • Приложите верхнюю накладку с установленными шайбами к передней панели корпуса терминала

  • Прижмите накладку рукой и выставьте её в максимально высокое положение относительно корпуса
    Контролируйте положение накладки по внешним зазорам и прилеганию к корпусу

  • Удерживая накладку в выставленном положении, закрепите её с обратной стороны корпуса гайками на 8.
     Гайки закручивайте равномерно, без перекоса накладки

  • Аналогичным способом установите нижнюю накладку: приложите её к корпусу, выставьте в нужное положение и закрепите гайками на 8 с обратной стороны корпуса

  • После фиксации проверьте итоговое положение обеих накладок
    Накладки должны прилегать ровно, располагаться заподлицо с корпусом и не иметь перекосов

  • При необходимости ослабьте крепёж, скорректируйте положение накладки и повторно затяните гайки

  • Важно: При закручивании гаек настоятельно рекомендуется использовать длинную торцевую головку, вместо короткой, так как короткая может упасть внутрь корпуса, а достать ее будет проблематично


3. Установка боковых накладок

На торцевых частях корпусов модели А-10 вырезаны логотипы "Ситилинк", их нужно закрыть специальными трапециевидными накладками, предварительно просверлив в корпусе отверстия под их крепление




Важно: Дальнейшие шаги выполняйте разместив корпус на полу на листе пеноплэкса

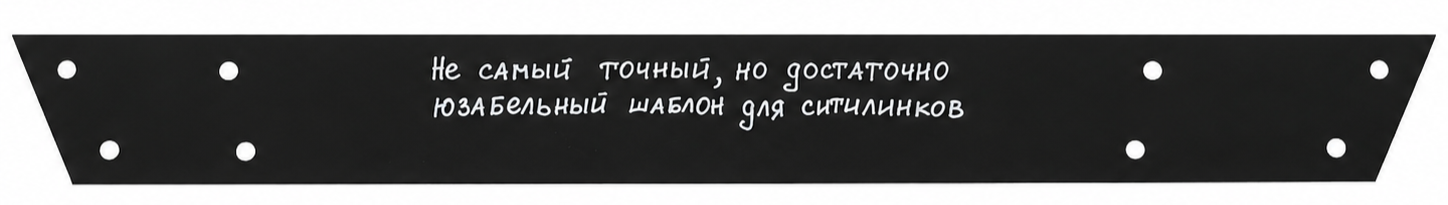

  • Установите шаблон на торец корпуса основанием трапеции (длинной стороной) к передней части корпуса. Выровняйте шаблон так, чтобы края будущей накладки совпадали с краями двух ранее установленных элементов передней панели

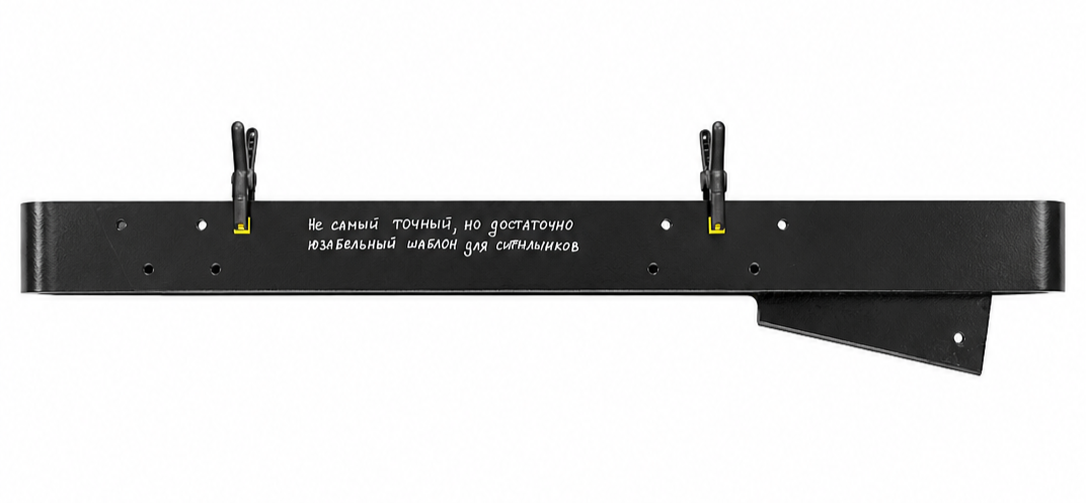

Закрепите шаблон клещами, маркером нанесите отметки мест сверления через отверстия шаблонашаблона.
















    Снимите шаблон

    Выполните кернение каждой отметки для повышения точности сверления

    Просверлите отверстия в отмеченных местах дрелью-шуруповертом на второй скорости, используя сверло Ø8–9 мм.

    Такие широкие отверстия нужны для последующего, точного позиционирования накладки на корпусе терминала

    Установите накладку на корпус, совместив шпильки накладки с просверленными отверстиями

    Накрутите гайки 5.5 с шайбами на шпильки накладки, не затягивая их полностью

    Отрегулируйте положение накладки на корпусе, используя зазор в отверстиях для точной установки

    После выравнивания накладки окончательно затяните гайки

    Проверьте надежность крепления и правильность расположения накладки

    Установите вторую накладку аналогичным образом
