А-10 (Ситилинк) Пошаговая сборка
Перед сборкой рекомендуется ознакомиться с руководством пользователя, а также с точными размерами терминала
Этапы сборки:

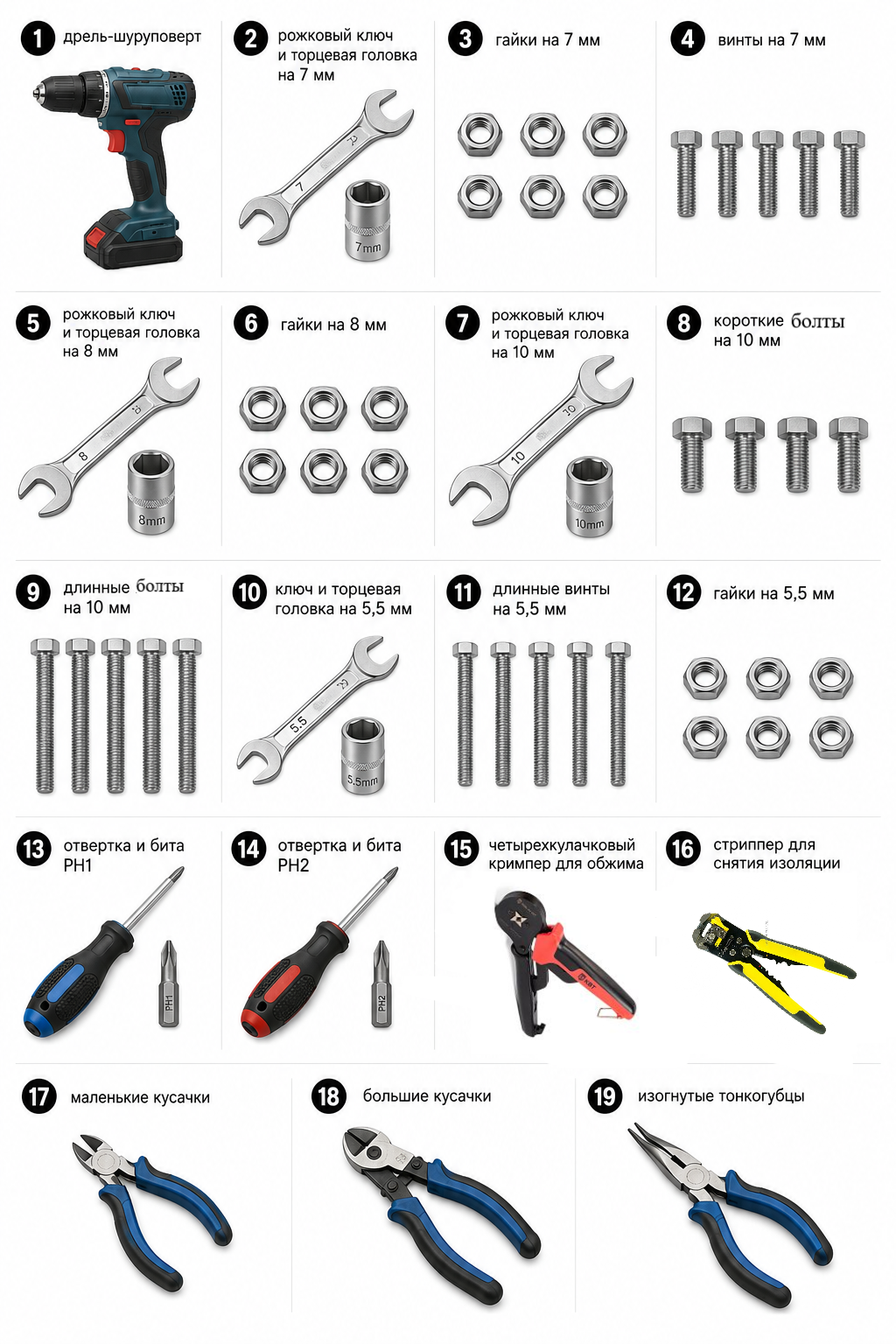

Инструменты требуемые для сборки:
- Дрель-шуруповерт
Этап 1: Подготовка корпуса
1. Проверка корпуса терминала
- Возьмите новый корпус терминала
- Распакуйте его и выполните визуальный осмотр всех внешних и внутренних поверхностей на наличие царапин, сколов, трещин, деформаций и других дефектов
- Если обнаружен серьезный дефект (трещина, деформация, скол, нарушение геометрии) - отбракуйте корпус и возьмите новый
- Если обнаружен незначительный дефект (небольшая царапина, потертость и т.п.) - устраните его согласно требованиям (например, подкрасьте поврежденный участок)
- После устранения дефектов повторно осмотрите корпус и убедитесь в его пригодности к дальнейшей сборке
2. Установка накладок передней панели
Подберите верхнюю и нижнюю накладки передней панели корпуса требуемого цвета
Распакуйте накладки и проверьте их внешний вид
Убедитесь, что на лицевой поверхности нет серьезных дефектов, при обнаружении мелких царапин или сколов, подкрасьте участок
Подберите шайбы, которые будут использоваться в качестве проставок,
толщина шайб должна быть примерно 2 мм
Шайбы необходимы для того, чтобы после установки накладки располагались заподлицо с корпусом терминала, без шайб они садятся слишком глубоко и между корпусом и накладками появляется ступенька
Наденьте шайбы на шпильки верхней и нижней накладок, как показано на рисунке, обратите внимание, что на верхней накладке шайбы не надеваются на ближайшие к центральному отверстию шпильки
Убедитесь, что шайбы не выступают за пределы посадочной зоны накладки
Приложите верхнюю накладку с установленными шайбами к передней панели корпуса терминала
Прижмите накладку рукой и выставьте её в максимально высокое положение относительно корпуса
Контролируйте положение накладки по внешним зазорам и прилеганию к корпусу
Удерживая накладку в выставленном положении, закрепите её с обратной стороны корпуса гайками на 8.
Гайки закручивайте равномерно, без перекоса накладки
Аналогичным способом установите нижнюю накладку: приложите её к корпусу, выставьте в нужное положение и закрепите гайками на 8 с обратной стороны корпуса
После фиксации проверьте итоговое положение обеих накладок
Накладки должны прилегать ровно, располагаться заподлицо с корпусом и не иметь перекосов
При необходимости ослабьте крепёж, скорректируйте положение накладки и повторно затяните гайки
Важно: При закручивании гаек настоятельно рекомендуется использовать длинную торцевую головку, вместо короткой, так как короткая может упасть внутрь корпуса, а достать ее будет проблематично
Установка боковых накладок
На торцевых частях корпусов модели А-10 вырезаны логотипы "Ситилинк", их нужно закрыть специальными трапециевидными накладками, предварительно просверлив в корпусе отверстия под их крепление
-
Установите шаблон на торец корпуса основанием трапеции (длинной стороной) к передней части корпуса. Выровняйте шаблон так, чтобы края будущей накладки совпадали с краями двух ранее установленных элементов передней панели
-
Маркером нанесите отметки мест сверления через отверстия шаблона
-
Снимите шаблон
-
Выполните кернение каждой отметки для повышения точности сверления
-
Просверлите отверстия в отмеченных местах дрелью-шуруповертом на второй скорости, используя сверло Ø8–9 мм.
Такие широкие отверстия нужны для последующего, точного позиционирования накладки на корпусе терминала
-
Установите накладку на корпус, совместив шпильки накладки с просверленными отверстиями
-
Накрутите гайки 5.5 с шайбами на шпильки накладки, не затягивая их полностью
-
Отрегулируйте положение накладки на корпусе, используя зазор в отверстиях для точной установки
-
После выравнивания накладки окончательно затяните гайки
-
Проверьте надежность крепления и правильность расположения накладки
